Описание
Назначение

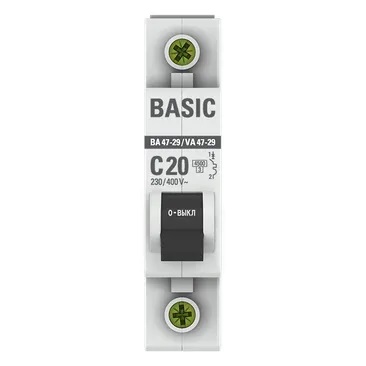

Автоматический выключатель 1P 20А © 4,5кА ВА 47-29 EKF Basic — это компактный прибор, позволяющий осуществлять ручное отключение и включение управляемых ими участков цепи и обеспечивающий защиту элетросети от короткого замыкания и перегрузки. Устанавливается в настенном щите или напольном шкафу на DIN-рейку. Компания EKF предлагает приборы для сетей с любыми параметрами (однополюсный, двухполюсный, трехполюсный автоматический выключатель, а также выключатель в четырехполюсном исполнении).
Технические характеристики
- Номинальное импульсное выдерживаемое напряжение Uimp — 4В
- Тип напряжения — AC (перемен.)
- Глубина установочная (встраив.) — 75
- Номинальный ток — 20А
- Номинальное напряжение — 230В
- Частота — 50 Гц
- Номин. напряжение изоляции Ui — 660В
- Класс токоограничения — 3
- Категория перенапряжения — 3
- Степень загрязнения — 2
- Модульная ширина (общ. кол-во модульных расстояний) — 1
- Степень защиты — IP20
- Количество защищенных полюсов — 1
- Рабочая температура — от -25°С до +50°С
- Общее количество полюсов — 1
- Номин. отключающая способность — 4,5 кА
- Поперечн. сечение подключ. однопроволочного (жесткого) провода — 1-25 мм²
- Поперечн. сечение подключ. многопроволочного (гибкого) провода — 1-16 мм²
Габариты устройства
- Вес брутто — 0.1200 кг
- Ширина — 78 мм
- Глубина — 90 мм
Групповая упаковка
- Единица хранения — упаковка (12 шт)
- Вес брутто — 1 кг
- Ширина — 86 мм
- Глубина — 230 мм

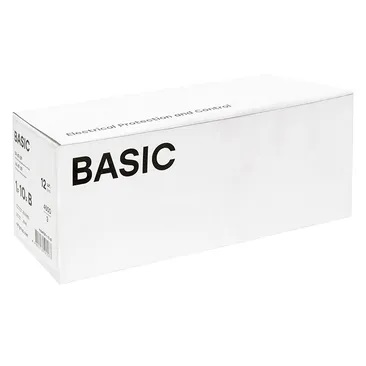

Транспортная упаковка
- Единица хранения — коробка (120 шт)
- Вес брутто — 10 кг
- Ширина — 250 мм
- Глубина — 470 мм
