Описание
Назначение

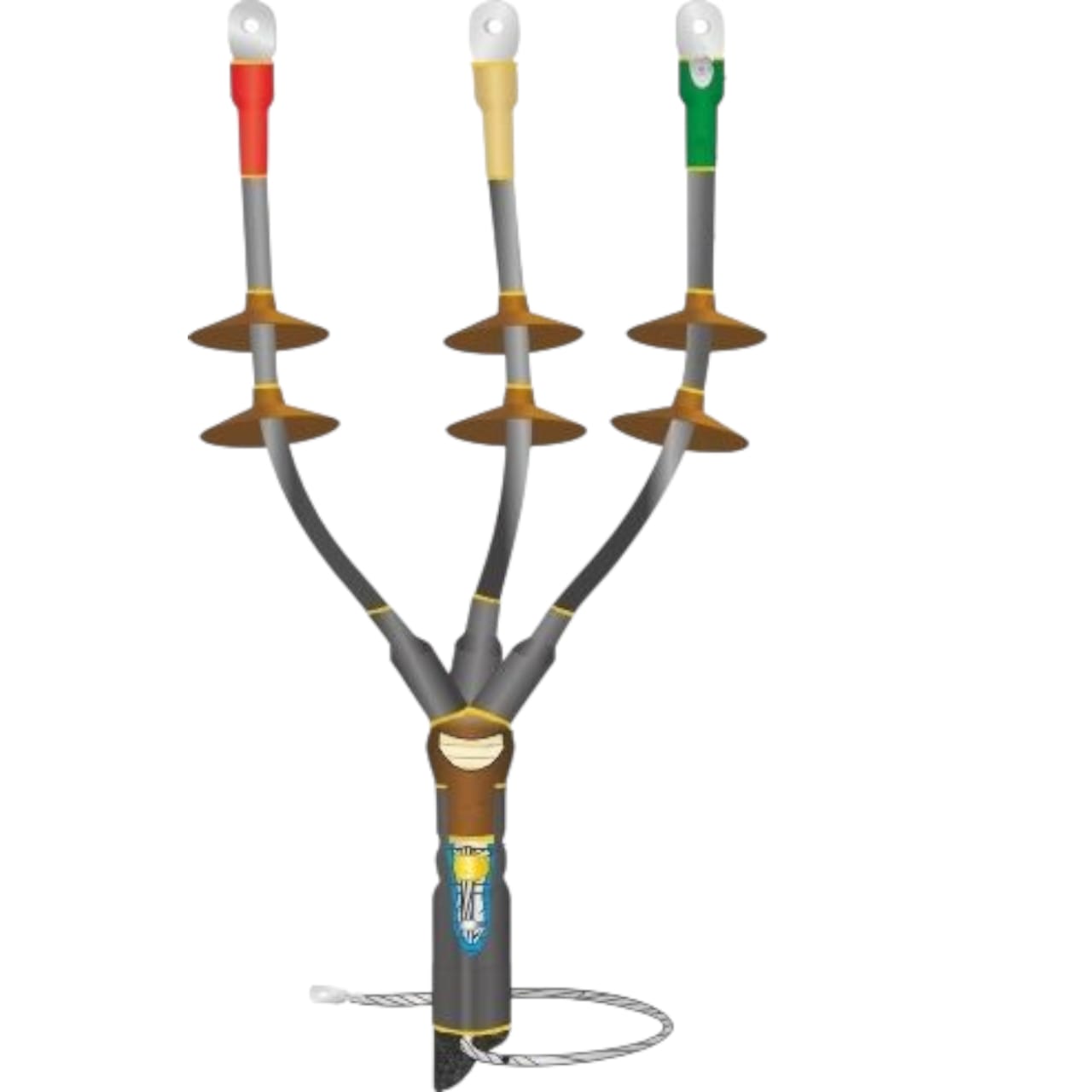

Кабельная муфта 10КНТпН-3х(35-50) с болтовыми наконечниками предназначена для оконцевания трёхжильных силовых кабелей с бумажной пропитанной изоляцией напряжением до 10 кВ сечением жил 35-50 мм². Она используется для подключения кабелей к воздушным линиям электропередач, распределительным устройствам и другим электрическим установкам в условиях наружной эксплуатации. Муфта обеспечивает надёжное и безопасное соединение, защищая кабель от внешних воздействий, таких как влага, пыль и ультрафиолетовое излучение, а также предотвращает возникновение трекинга.

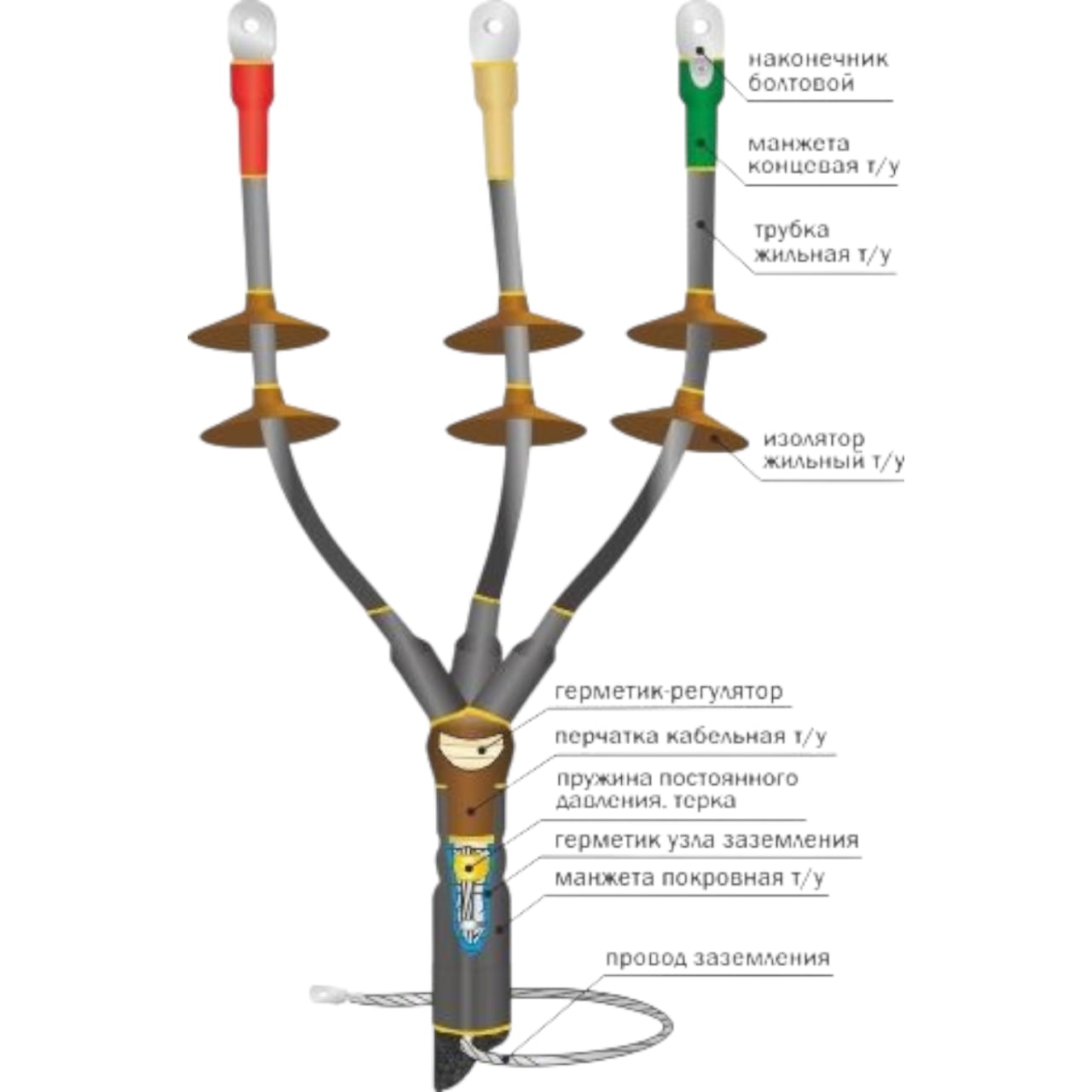

Конструкция
- Муфта оснащена трекингостойкими трубками, которые увеличивают путь токов утечки и минимизируют риск поверхностных разрядов, что особенно важно в условиях наружной установки.
- Использование болтовых наконечников обеспечивает универсальность монтажа, позволяя подключать как медные, так и алюминиевые жилы.
- Конструкция включает антитрекинговые изоляторы на каждой жиле, создающие сухие зоны и снижая вероятность разрушения изоляции под воздействием влаги и загрязнений.
- Термоусаживаемые компоненты обеспечивают герметичность и прочность соединения после монтажа.
Расшифровка наименования
- К — концевая
- Н — наружняя
- Т — термоусаживаемая
- п — в комплекте с перчаткой
- Н — с наконечниками
Технические характеристики
- Напряжение: До 10 кВ
- Сечение жил: 35-50 мм²
- Температура эксплуатации: от -50°С до +50°С

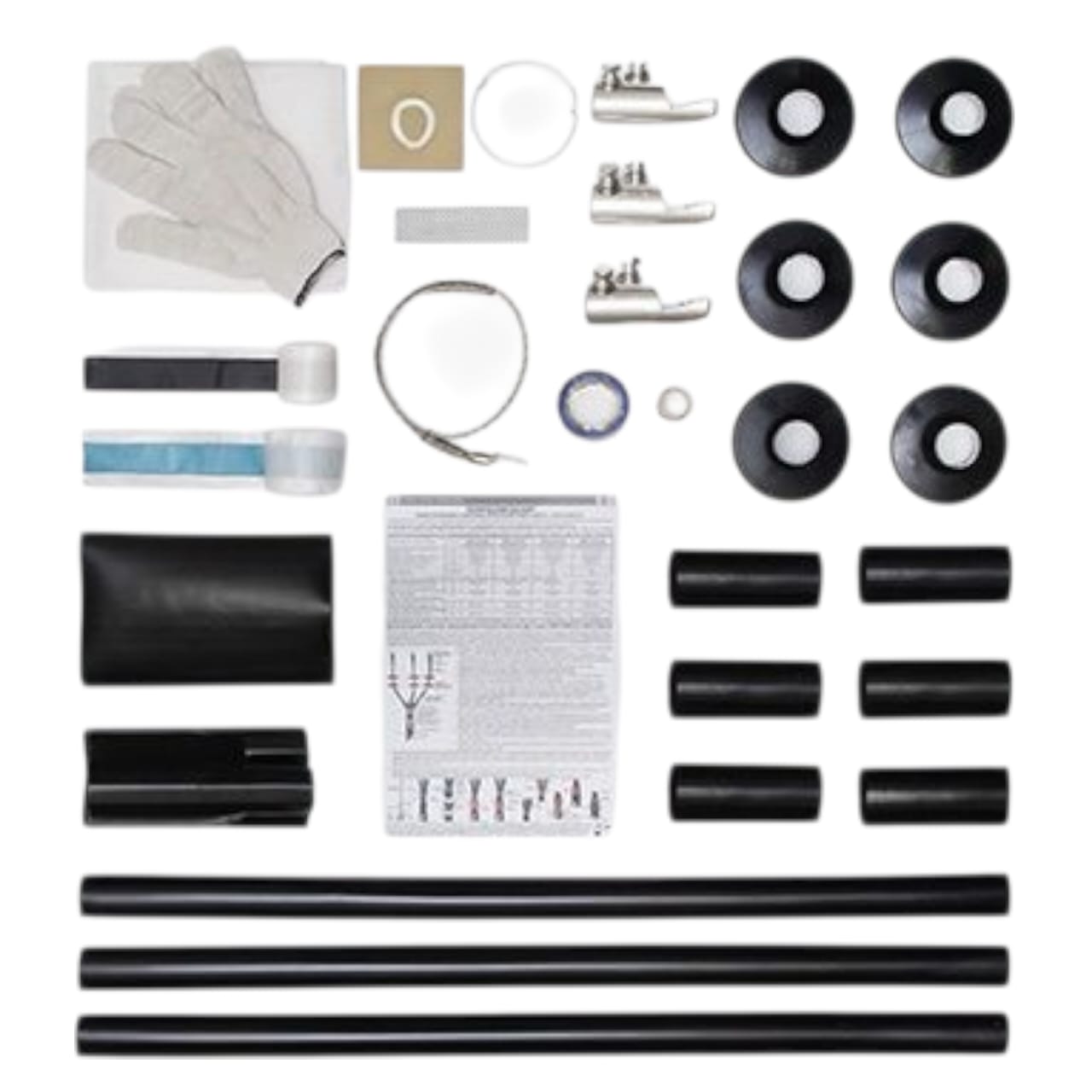

Комплектация
- Перчатка кабельная с клеевым слоем: 1 шт
- Трубка жильная: 1 шт
- Манжета концевая с клеевым слоем: 3 шт
- Манжета покровная с клеевым слоем: 1 шт
- Герметик-регулятор на подложке: 1 рулон
- Лента-герметик на подложке: 1 рулон
- Нить обвязочная: 1 упаковка
- Ветошь обтирочная: 1 шт
- Провод заземления медный луженый: 1 шт
- Проволока бандажная оцинкованная: 1 шт
- Пружина роликовая постоянного давления: 1 шт
- Терка контактная: 1 шт
- Изолятор жильный с клеевым слоем: 6 шт
- Манжета пальцевая с клеевым слоем: 3 шт
- Наконечник кабельный болтовой: 3 шт
