Описание
Назначение
Кабельная муфта 10СТп(М)-3х(150-240) с болтовыми соединителями предназначена для соединения трёхжильных силовых кабелей с бумажной пропитанной изоляцией напряжением до 10 кВ с сечением жил 150-240 мм². Она используется для обеспечения надёжного электрического контакта между кабелями в распределительных сетях, а также для ремонта или удлинения линий электропередач. Муфта обеспечивает защиту от влаги, пыли и механических повреждений. Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.

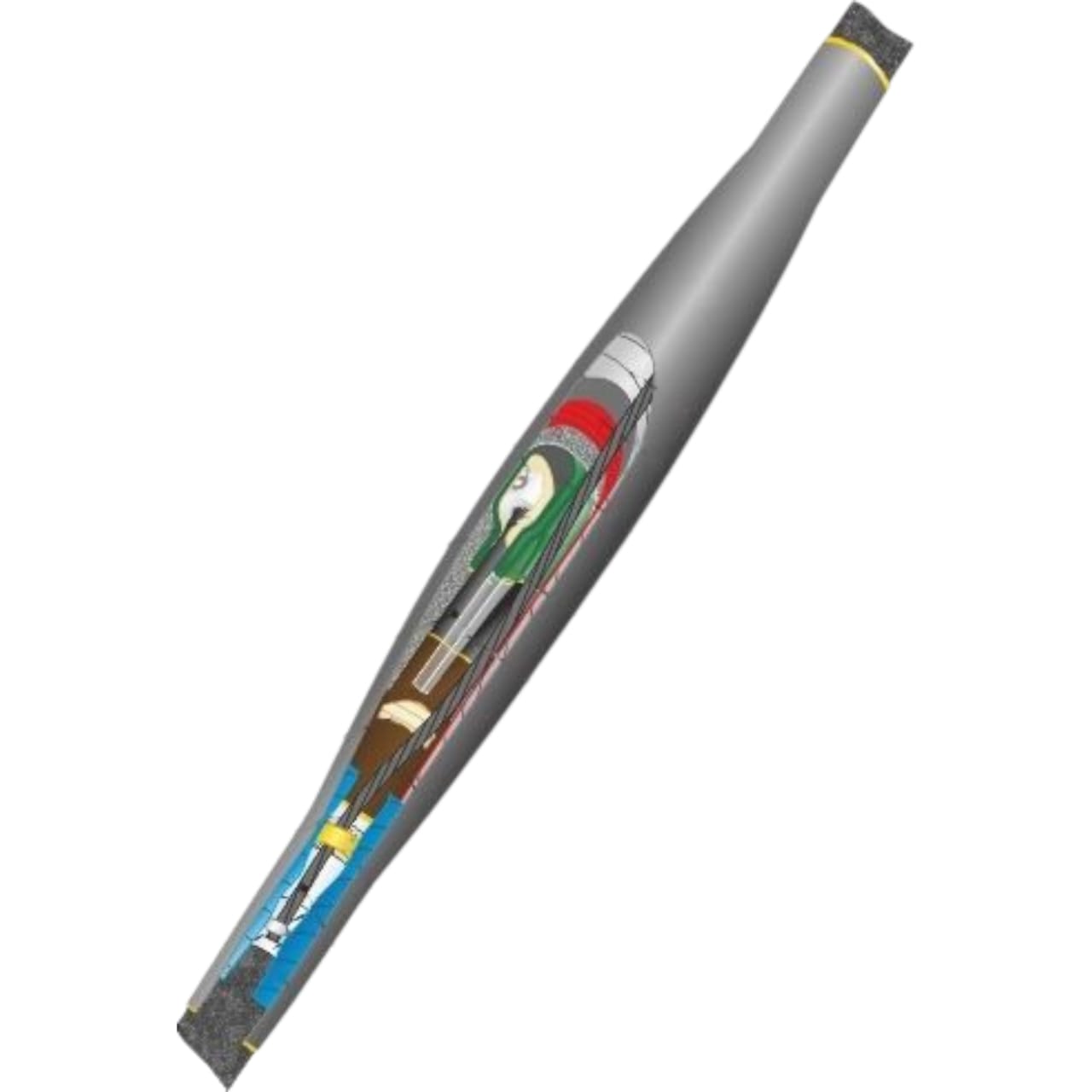

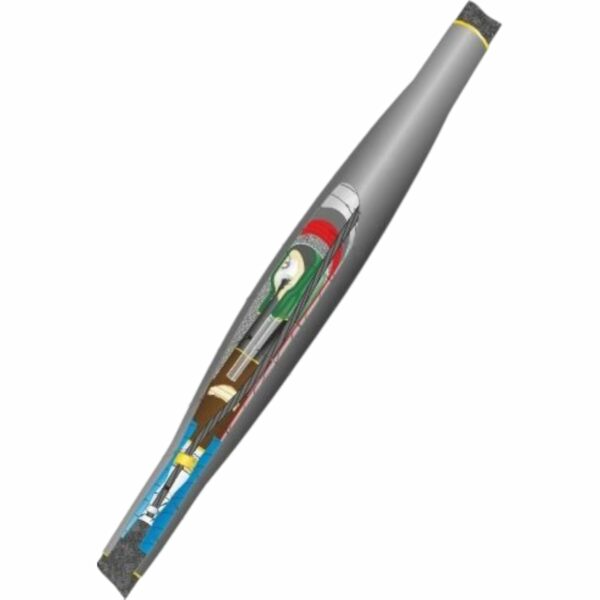

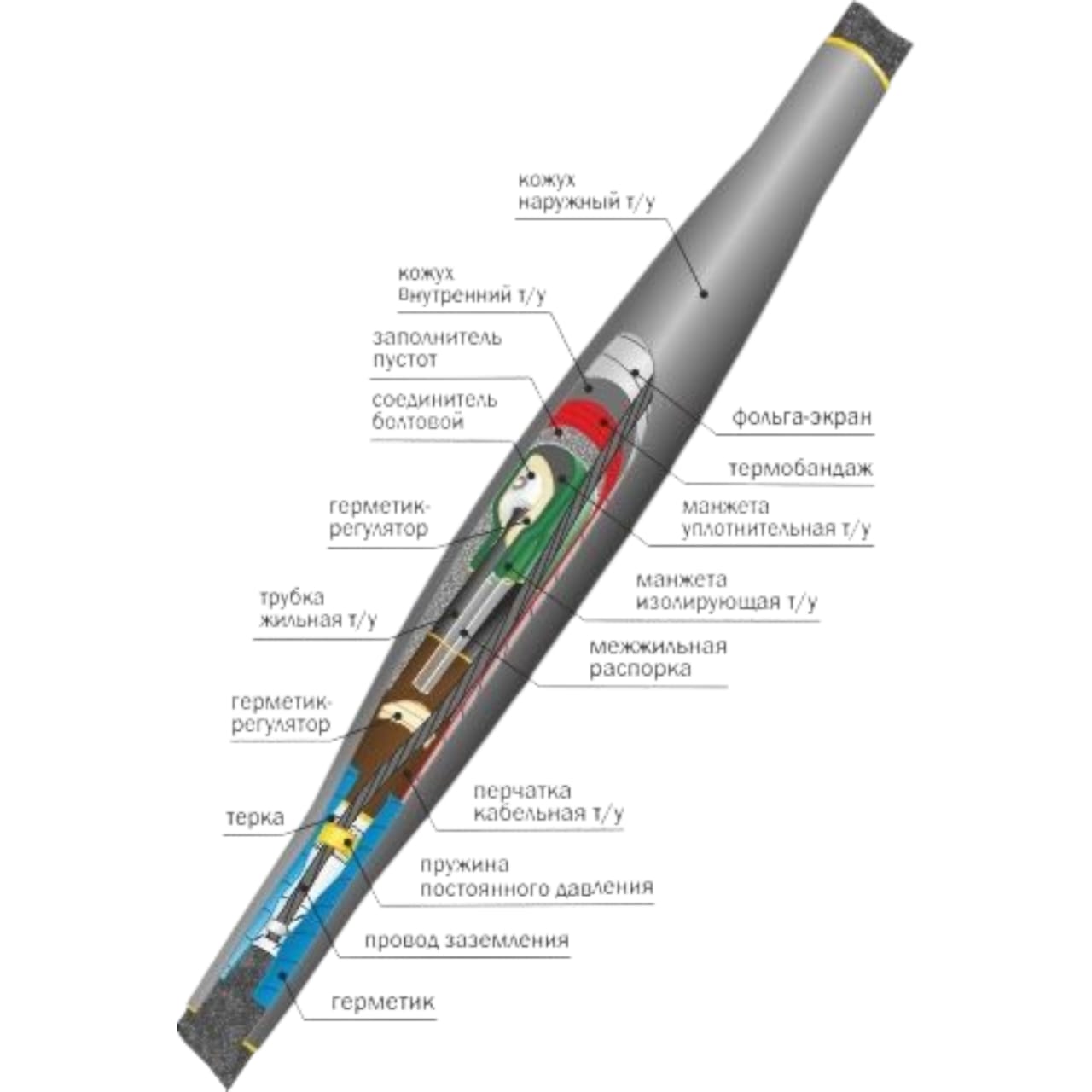

Конструкция
- Муфта оснащена болтовыми соединителями, которые обеспечивают простой и надёжный монтаж, совместимый с медными и алюминиевыми жилами.
- Термоусаживаемые трубки с внутренним клеевым слоем, обеспечивающие герметичность и защиту от проникновения влаги.
- Конструкция дополнена экранирующими элементами для выравнивания электрического поля, снижая риск коронных разрядов.
Расшифровка наименования
- С — соединительная
- Т — термоусаживаемая
- п — в комплекте с перчаткой
- М — модифицируемая
Технические характеристики
- Напряжение: До 10 кВ
- Сечение жил: 150-240 мм²
- Температура эксплуатации: от -50°С до +50°С
Комплектация
- Перчатка кабельная с клеевым слоем: 1 шт
- Трубка жильная: 1 шт
- Манжета концевая с клеевым слоем: 3 шт
- Манжета покровная с клеевым слоем: 1 шт
- Герметик-регулятор на подложке: 1 рулон
- Лента-герметик на подложке: 1 рулон
- Нить обвязочная: 1 упаковка
- Ветошь обтирочная: 1 шт
- Провод заземления медный луженый: 1 шт
- Проволока бандажная оцинкованная: 1 шт
- Пружина роликовая постоянного давления: 1 шт
- Терка контактная: 1 шт
- Изолятор жильный с клеевым слоем: 6 шт
- Манжета пальцевая с клеевым слоем: 3 шт
- Наконечник кабельный болтовой: 3 шт
