Описание
Назначение

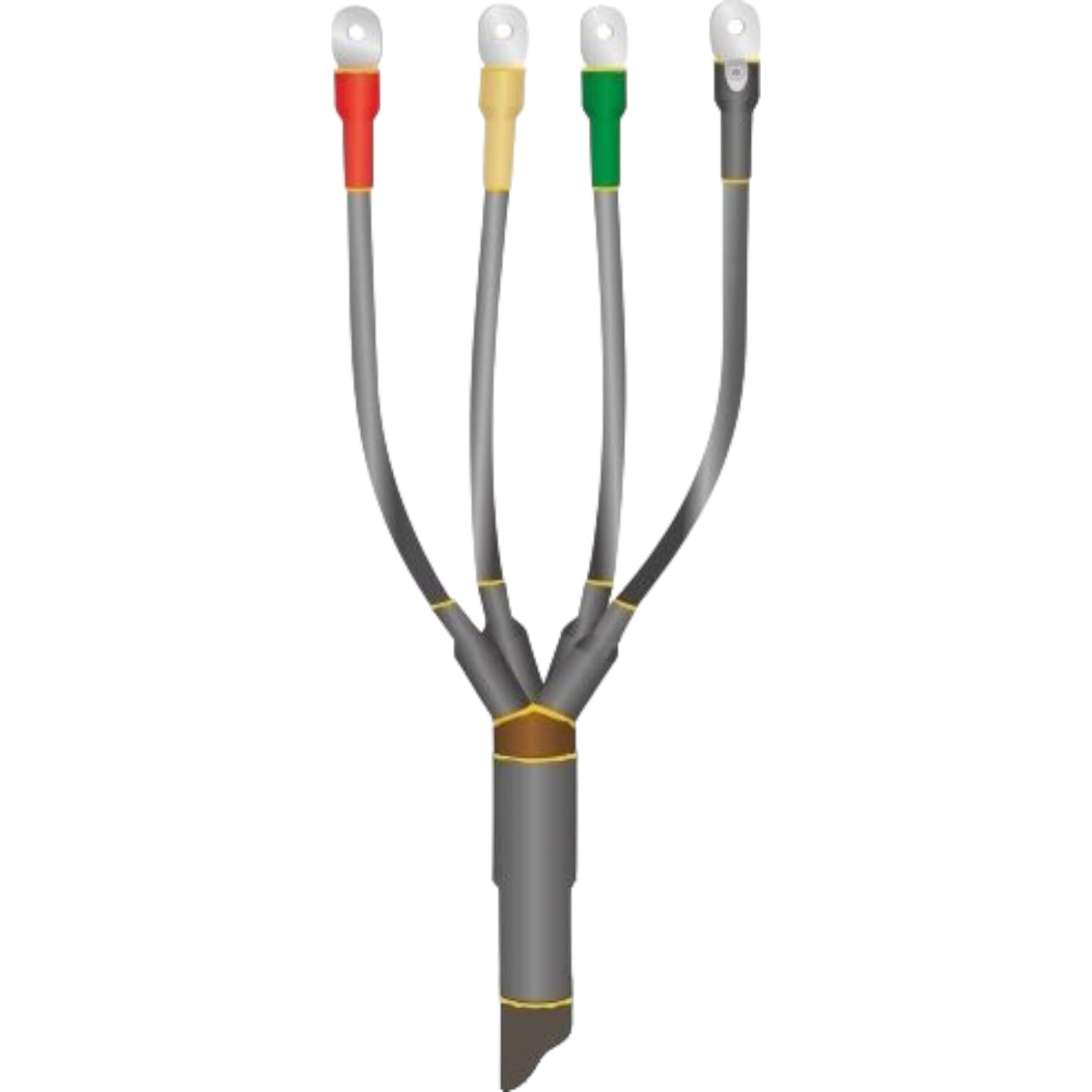

Кабельная муфта 1ПКВ(Н)ТпН-4х(150-240) с болтовыми наконечниками предназначена для оконцевания четырёхжильных силовых кабелей с пластмассовой изоляцией напряжением до 1 кВ с сечением жил 150-240 мм². Она применяется для подключения кабелей к распределительным устройствам, электрооборудованию и воздушным линиям электропередач в условиях внутренней и наружной эксплуатации. Муфта обеспечивает надёжную изоляцию, защиту от влаги, пыли и механических повреждений.
Конструкция
- Муфта оснащена болтовыми наконечниками, обеспечивающими простой и надёжный монтаж, совместимый как с медными, так и с алюминиевыми жилами.
- Включает термоусаживаемые трубки с внутренним клеевым слоем, обеспечивающие герметичность и защиту от проникновения влаги.
- Конструкция дополнена экранирующими элементами для выравнивания электрического поля, снижая риск коронных разрядов.
Расшифровка наименования
- П — для ПВХ изоляции
- К — концевая
- В — внешняя
- Н — наружняя
- Т — термоусаживаемая
- п — в комплекте с перчаткой
- Н — с наконечниками
Технические характеристики
- Напряжение: До 1 кВ
- Сечение жил: 150-240 мм²
- Температура эксплуатации: от -50°С до +50°С

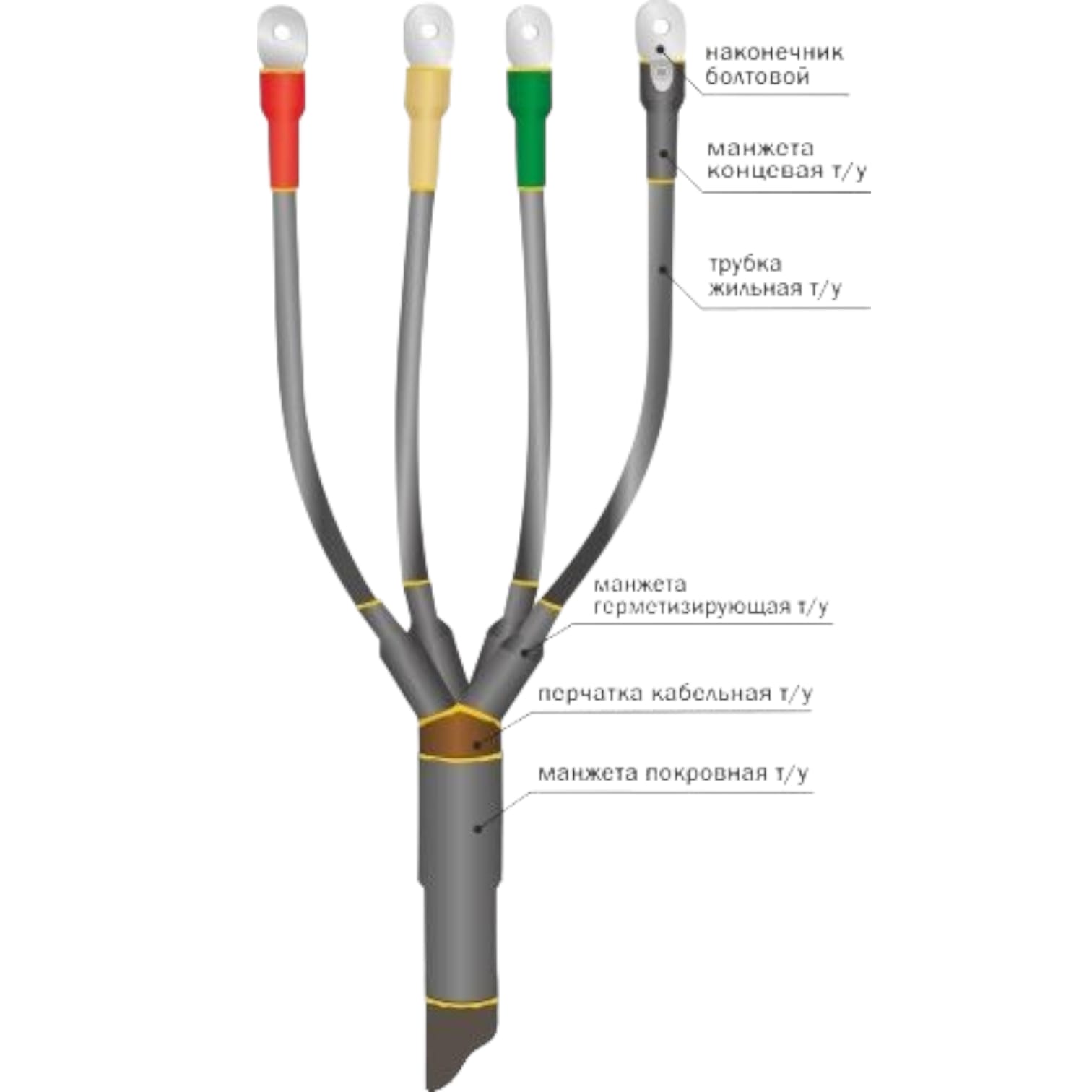

Комплектация
- Перчатка кабельная: 1 шт
- Трубка жильная: 1 шт
- Манжета концевая: 4 шт
- Наконечник болтовой: 4 шт
