Описание
Назначение
Кабельная муфта 1ПСТ(тк)-5х(150-240) с болтовыми соединителями предназначена для соединения пятижильных силовых кабелей с пластмассовой изоляцией напряжением до 1 кВ с сечением жил 150-240 мм². Она используется для обеспечения надёжного электрического контакта между кабелями в распределительных сетях. Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.

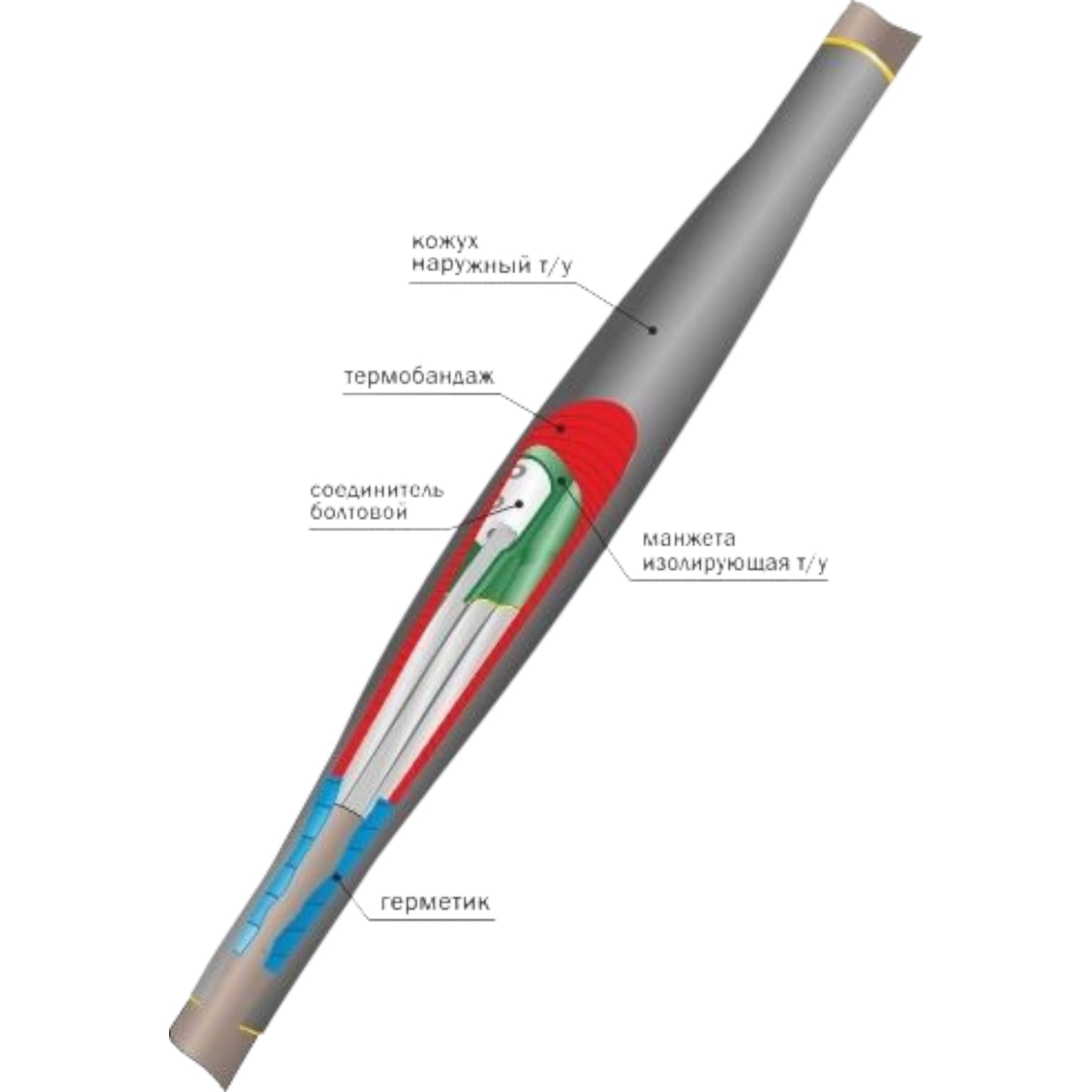

Конструкция
- Муфта оснащена болтовыми соединителями, которые обеспечивают простой и надёжный монтаж, совместимый с медными и алюминиевыми жилами.
- Включает термоусаживаемые трубки с внутренним клеевым слоем, обеспечивающие герметичность и защиту от проникновения влаги.
- Конструкция дополнена экранирующими элементами для выравнивания электрического поля, снижая риск коронных разрядов.
Расшифровка наименования
- П — для ПВХ изоляции
- С — соединительная
- Т — термоусаживаемая
Технические характеристики
- Напряжение: До 1 кВ
- Сечение жил: 150-240 мм²
- Температура эксплуатации: от -50°С до +50°С
Комплектация
- Манжета изолирующая с клеевым слоем: 5 шт
- Кожух защитный с клеевым слоем: 1 шт
- Термолента бандажная: 1 рулон
- Соединитель болтовой: 5 шт
