Описание
Назначение

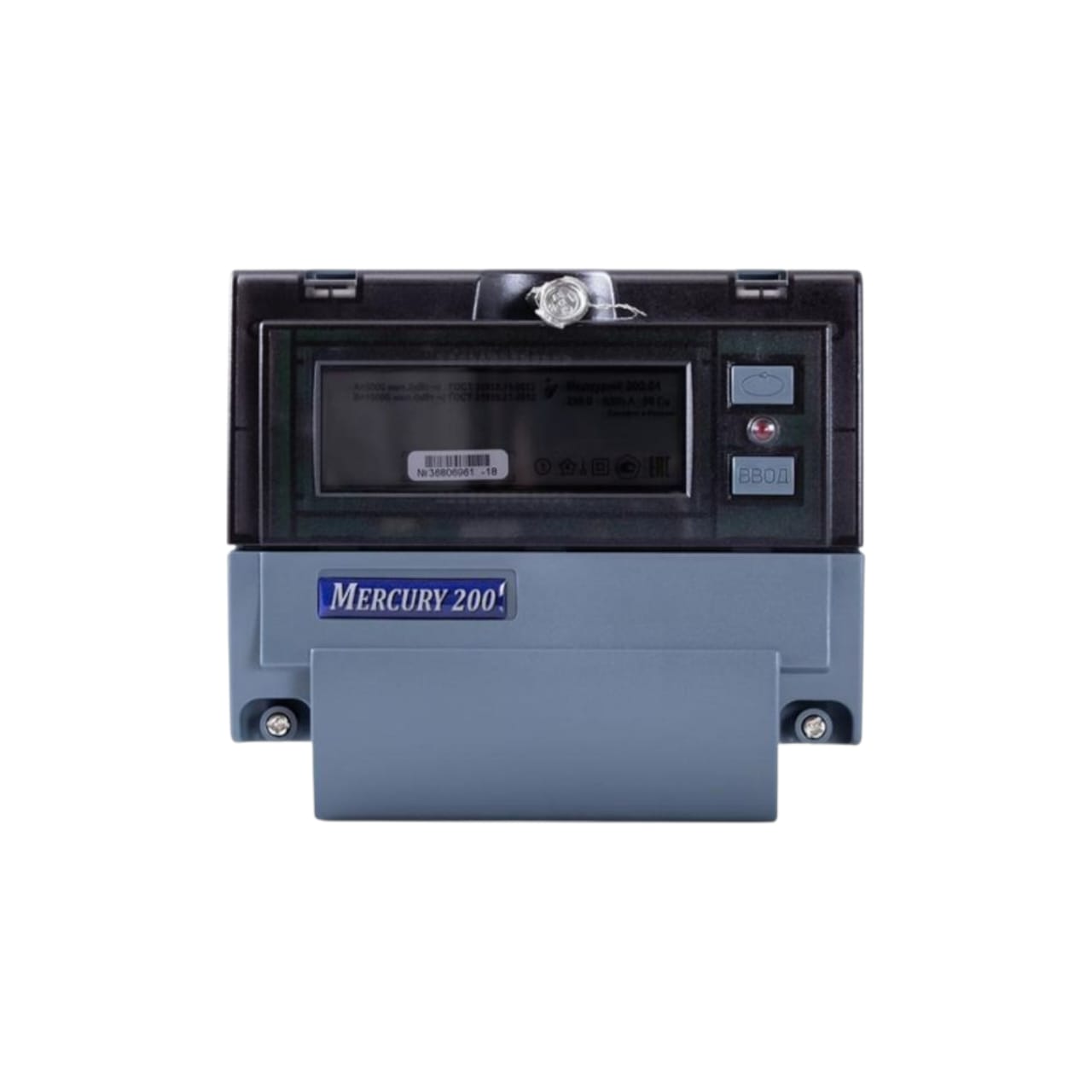

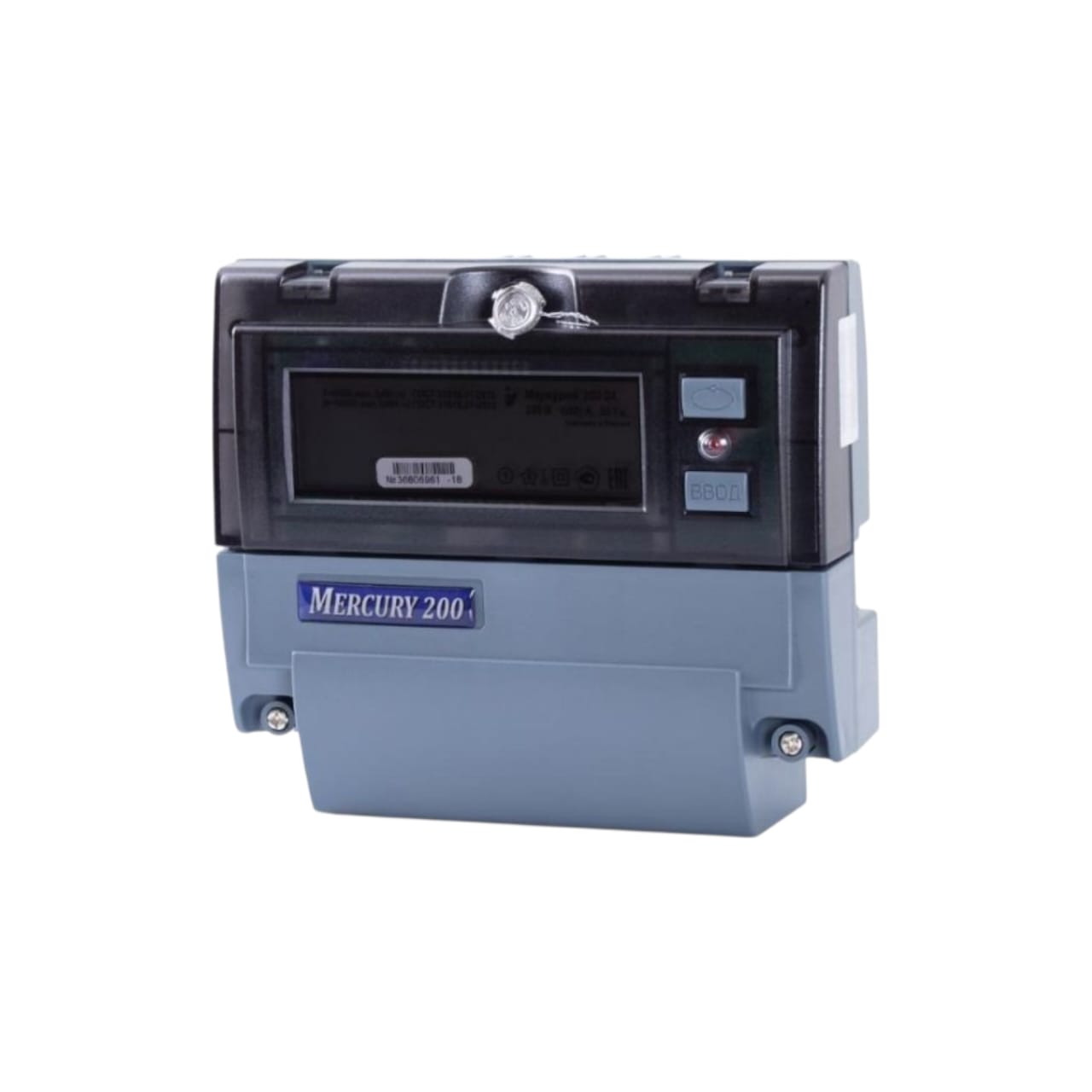

Счетчик Меркурий 200.04 предназначен для многотарифного учета активной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ. Счетчик предназначен для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
Особенности конструкции
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
1. энергия всего от сброса показаний;
2. энергия на начало текущего и 12 предыдущих месяцев; - Тарификатор с возможностью задания отдельного расписания для каждого месяца по рабочим и выходным дням недели и по праздничным дням по 4 тарифам в 8 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание
- Измерение мгновенных значений активной мощности
- Наличие многофункционального импульсного выхода, в том числе с функцией управления нагрузкой
- Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
- Ведение журналов событий
- Автоматическая самодиагностика с индикацией ошибок
- Индикация параметров на ЖКИ при отключенном питании
- Малогабаритный корпус с универсальным креплением на щит и DIN-рейку
Технические характеристики
- Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении — 2/10 Вт/В*А
- Полная мощность, потребляемая каждой цепью тока — ≤2,5 В*А
- Активная /полная мощность, потребляемая цепями напряжения при наличии PLC-модема — 3/30 Вт/В*А
- Количество тарифов — 4
- Рабочая температура — от -40°С до +55°С
- Вес — 0,6 кг

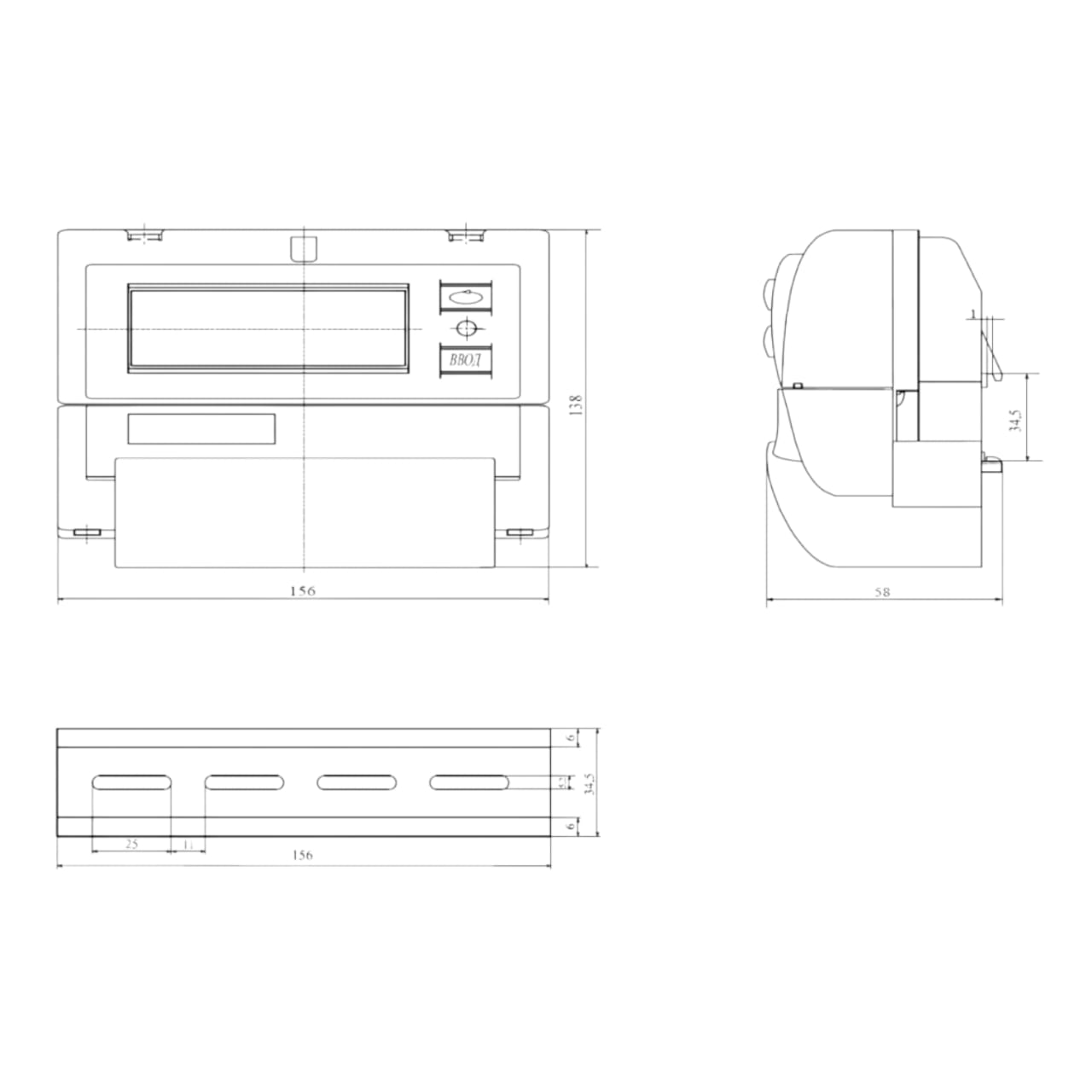

- Габаритные размеры (ШхВхГ) — 58×138х156 мм
Электрические характеристики
- Класс точности счетчиков — 1
- Номинальное напряжение — 230 В
- Базовый/максимальный ток — 5/60 А
- Максимальный ток в течении 10 мс — 30*I макс
- Чувствительность при измерении активной энергии — 0,02 А
